Крышный вентилятор серии СTHB
|
|
Крышный вентилятор СTHB/4
|
| |
CTHB 4-180 |
CTHB 4-200 |
CTHB 4-225 |
CTHB 4-250 |
| Производительность, м3/ч |
990 |
1450 |
2100 |
3100 |
| Потребляемая мощность, Вт |
70 |
120 |
170 |
280 |
| Потребляемый ток, А |
0,33 |
0,60 |
0,90 |
1,4 |
| Уровень шума, dB |
68 |
71,5 |
75 |
78,5 |
| Вес, кг |
8 |
14,2 |
17 |
28 |
| Напряжение, В |
230 |
230 |
230 |
230 |
| Класс защиты |
IP-55 |
IP-55 |
IP-55 |
IP-55 |
|
|
График рабочих характеристик вентилятора:
 |
Радиальные вытяжные вентиляторы с горизонтальным
выбросом воздуха. Все модели размещены в водозащитном металлическом
корпусе из оцинкованной стали. Кожух изготовлен из прокатных листов
аллюминия. Асинхронный электродвигатель оснащён герметичной сборкой
с износостойкими шарикоподшипниками. Лопасти динамически сбалансированы.
Вентиляторы предназначены для установки на крыше в вытяжных системах:
производственные и лакировочные цеха, мастерские, склады. С температурой
воздуха от -40° до +120°С. Могут использоваться системах пожарного
дымоудаления (воздух до +400°С в течении 2 часов). |
| Габаритные размеры |
| Модель CTHB- |
AH |
BH |
C |
D |
E |
F |
| 180 |
415 |
292 |
300 |
180 |
245 |
10 |
| 200 |
561 |
340 |
435 |
250 |
330 |
12 |
| 225 |
561 |
383 |
435 |
250 |
330 |
12 |
| 250 |
762 |
425 |
560 |
355 |
450 |
12 |
|
|
|
|
|
|
| Акустические характеристики
Спектр уровня интенсивности звука (dB(A) на частотах (Гц) через октаву.
Для того, чтобы получить спектр звуковой интенсивности, вычтите значения
коэффициента коррекции, который задан в таблице, от значения, приведённого
в таблице с техническими характеристиками. |
| Lw(A) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
| Снаружи |
14,5 |
9 |
5,5 |
5,5 |
7,5 |
11 |
16 |
| Внутри |
17,5 |
14 |
11 |
12 |
13 |
15 |
19,5 |
|
Спектр
интенсивности звука
Спектр звукового давления на расстоянии “d” можно получить путём
вычитания соответствующего коэффициента коррекции, приведённого в этой
таблице, от каждого значения интенсивности частотного спектра. |
| Расстояние |
(d) |
1м |
1,5м |
4м |
6м |
10м |
15м |
20м |
| Коэффициент коррекции |
(dB) |
11 |
14,5 |
23 |
26 |
31 |
34 |
37 |
|
|
Вентилятор серии TH
|
|
Вентиляторы TH
|
Крышные вентиляторы служат для удаления отработанного
воздуха из небольших помещений. Имеется возможность конструктивно
перевернуть модуль электромотор-вентилятор на 180° для использования
в качестве подающего вентилятора. Имеют 2-х скоростной электродвигатель
с термозащитой самовозвратного типа. Корпус вентилятора - в антикоррозийном
покрытии из черной полиэфирной краски. Рабочая температура до +60°
С. Совместно с вентилятором возможно использование переключателя
скоростей REGUL-2. Изготовлены в соответствии с международными стандартами
ISO9001. Класс защиты IP-44. |

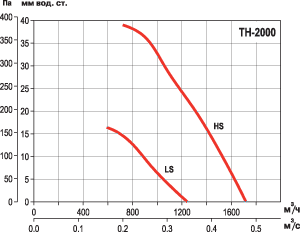

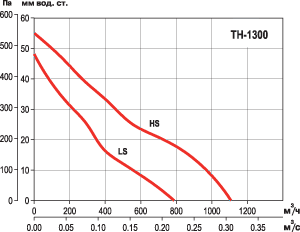

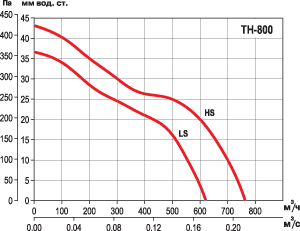

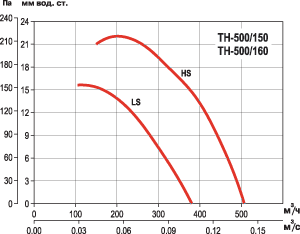

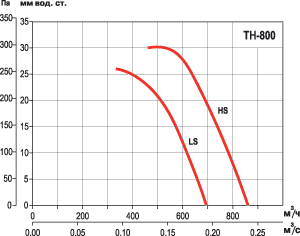

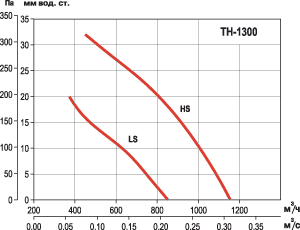

В режиме притока
|
В режиме вытяжки
|
 |
 |



Технические данные и стоимость
| |
Скорость (об./мин) |
Макс. мощность (Вт) |
Максимальный ток (А) |
Произв. по воздуху (куб. м./ч) |
Макс. темп.
(°С) |
Уровень шума (дБ(А) |
Вес, кг |
| выс. |
низ. |
выс. |
низ. |
выс. |
низ. |
выс. |
низ. |
| TH-500 |
вытяжка приток |
2450 |
1800 |
68
67 |
40 |
0,26
0,25 |
0,19 |
470
505 |
355
380 |
60 |
49,5
45 |
3,8 |
| TH-800 |
вытяжка приток |
2500 |
2100 2000 |
140 |
118 |
0,58 |
0,52 |
775
860 |
620
695 |
60 |
53
52 |
5,6 |
| TH-1300 |
вытяжка приток |
2400 |
1800 |
170
172 |
120
110 |
0,83
0,76 |
0,52
0,49 |
1100 1150 |
780
845 |
60 |
59,5
58,5 |
11,2 |
| TH-2000 |
вытяжка приток |
2480 |
1750
1800 |
255
300 |
160
190 |
1,27 |
0,79 |
1725 1650 |
1200 1245 |
60 |
67
63,5 |
17,2 |
|
|

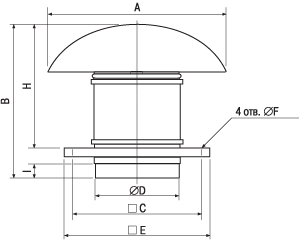

Габаритные размеры,
мм
| |
A |
B |
C |
D |
E |
F |
G |
H |
I |
| TH-500 |
400 |
349 |
300 |
150 |
245 |
10 |
20 |
274 |
33 |
| TH-800 |
400 |
371 |
300 |
198 |
245 |
10 |
20 |
306 |
36 |
| TH-1300 |
546 |
457 |
435 |
248 |
330 |
12 |
20 |
372 |
42 |
| TH-2000 |
735 |
544 |
560 |
312 |
450 |
12 |
20 |
450 |
50 |
|
 |

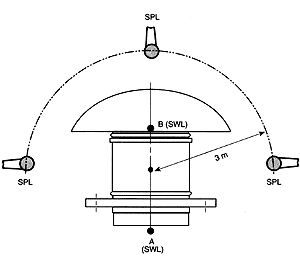

Акустические характеристики
Значения уровня звука, приведенные в таблице,
представляют собой уровни звукового давления, измеренные в dB(A) в положении
максимума воздушного напора на расстоянии 3 м и режиме вытяжки.
Чтобы получить уровень звуковой мощности в А и В в режиме вытяжки, сложите
уровень звукового давления (УЗД-вытяжка), который задан в таблице с коэффициентом
коррекции, приведенным в таблице.
|
(SPL) УЗД - уровень звукового давления
(SWL) УМЗ - уровень мощности звука |
| Lw(A) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
| TH-500 |
A |
-7,5 |
-3 |
9 |
6 |
11 |
4 |
-2 |
| B |
-7,5 |
6 |
13,5 |
17,5 |
14,5 |
4,5 |
-3 |
| TH-800 |
A |
-7,5 |
3,5 |
8 |
9,5 |
14 |
9 |
0 |
| B |
-4 |
7,5 |
15 |
16 |
14,5 |
9 |
1,5 |
| TH-1300 |
A |
-13,5 |
0 |
1 |
12 |
9 |
4 |
0 |
| B |
-11 |
5,5 |
11,5 |
17,5 |
15 |
7 |
-0,5 |
| TH-2000 |
A |
-21,5 |
-7 |
-3 |
7 |
5,5 |
-2 |
-8,5 |
| B |
-16,5 |
2,5 |
7 |
20 |
7,5 |
1 |
-8 |
|
|
|
|
