Вентиляторы промышленные (КАНАЛЬНЫЕ)


Вентилятор серии ILT/ILB



Вентиляторы ILT/ILB

Серия прямоточных центробежных низконапорных вентиляторов с непосредственным приводом специально разработана для установки в воздуховодах прямоугольного сечения. Корпус вентилятора изготавливают из толстостенной оцинкованной листовой стали.
Все модели имеют центробежные низконапорные вентиляторы с непосредственным приводом и выгнутыми вперед лопастями. Лопасти насаживаются на электродвигатель на заводе-изготовителе и полную сборку подвергают динамическому балансированию согласно стандарта ISO1940.
Вентилятор монтируется в произвольной ориентации с температурой окружающего воздуха от -40 °С до + 70 °С.

Может использоваться в системах общей вентиляции:

  • приточно-вытяжные системы в офисах.
  • приточная вентиляция в гаражах.
  • случаи, когда монтажное пространство ограниченно.

Электродвигатель:

  • все модели содержат асинхронные электродвигатели с накоротко замкнутым ротором из литого алюминия.
    Изготовлено в соответствии со стандартом IEC 34-1.
  • однофазное питание 230 В, 50 Гц;
  • трехфазное питание 230/400 В, 50 Гц;
  • класс изоляции F;
  • защита IP 55;
  • защита от перегрева;
  • герметичность, шарикоподшипниковая сборка;
  • короб удаленного проводного управления (длина провода 800 мм).

Габаритные размеры

Модель A B C D E F G ØH
200 505 400 198 440 220 440 240 9
225 535 500 248 520 270 540 290 9
250 565 500 298 520 320 540 340 9
285 645 600 298 620 320 640 340 9
315 725 600 348 620 370 640 390 9
355 785 700 398 720 420 740 440 9
400 885 800 498 820 520 840 540 9
450 985 1000 498 1020 520 1040 540 9


Технические характеристики



МОДЕЛЬ Номинальный змер
воздуховода , мм 		Скорость ,
об / мин 		Макс. потр.
мощность , кВт		 Макс . ток , А Макс. производ .,
м 3/ ч 		Уровень шума,
dB(А)* 		Масса , кг
230 В 400 В
4- полюсный однофазный
ILB/4-200 400x200 1240 240 1,15 - 1090 57 15
ILB/4-225 500x250 1130 520 2,45 - 1670 56 20
ILB/4-250 500x300 1130 950 4,4 - 2350 60 25
6- полюсный однофазный
ILB/6-225 500x250 800 200 1 - 1080 48 20
ILB/6-250 500x300 800 310 1,5 - 1500 49 25
ILB/6-285 600x300 825 660 3,2 - 2650 55 32
ILB/6-315 600x350 810 710 3,4 - 2780 57 40
ILB/6-355 700x400 800 1300 6,3 - 4070 60 60
4- полюсный трехфазный
ILT/4-200 400x200 1270 260 0,9 0,52 1150 59 15
ILT/4-225 500x250 1160 500 1,7 0,98 1700 58 20
ILT/4-250 500x300 1170 930 3 1,77 2650 62 25
ILT/4-285 600x300 1070 1260 4,15 2,4 3100 61 32
ILT/4-315 600x350 1390 2440 8 4,6 4160 68 42
6- полюсный трехфазный
ILT/6-225 500x250 840 220 1 0,57 1185 50 20
ILT/6-250 500x300 800 280 1 0,57 1630 51 25
ILT/6-285 600x300 840 670 фев .30 1,33 2700 56 32
ILT/6-315 600x350 900 710 2,5 1,44 2820 57 40
ILT/6-355 700x400 875 1380 5,2 3 4200 61 65
ILT/6-400 800x500 950 3000 11 6,37 7400 66 80
ILT/6-450 1000x500 900 5350 17,3 10 10850 67 100
8- полюсный трехфазный
ILT/8-355 700x400 660 614 2,31 1,33 3030 52 65
ILT/8-400 800x500 710 1340 4,93 2,84 5350 59 80
ILT/8-450 1000x500 675 2380 7,71 4,45 8000 61 100
* Измеряют на расстоянии 1,0 м от входа и выхода вентилятора



Акустические характеристики
Для того, чтобы получить спектр уровня звуковой интенсивности, сложите соответствующий коэффициент коррекции, приведенный ниже, со значением, приведенным в таблице с техническими характеристиками (значения в Гц).
Тип
модели 		  63 125 250 500 1000 2000 4000 8000

ILB/4-200

воздухоприемник

-7

-3

-1

1

6

6

1

-9

нагнетание

-7

4

8

13

14

10

5

-3

излучение

-11

4

7

13

19

15

13

6

ILB/4-225 воздухоприемник -5 0 1 3 6 6 1 -9
нагнетание -5 7 10 15 16 13 8 -1
излучение -9 6 9 15 20 17 15 8

ILB/4-250

воздухоприемник

-4

1

1

4

5

4

0

-9

нагнетание

-5

7

9

14

15

14

9

0

излучение

-9

6

8

16

19

18

 15

8

ILB/6-225

воздухоприемник

-2

-1

0

2

5

5

0

-13

нагнетание

-2

6

9

14

15

12

7

-5

излучение

-8

5

8

14

19

16

14

5

ILB/6-250

воздухоприемник

0

1

1

4

4

4

0

-12

нагнетание

0

8

10

15

16

15

10

-2

излучение

-6

7

9

17

20

19

16

7

ILB/6-285

воздухоприемник

-1

3

4

5

1

1

-1

-6

нагнетание

-1

9

11

15

16

16

12

5

излучение

-5

8

10

19

21

20

17

8

ILB/6-315

воздухоприемник

-1

3

4

5

1

1

-1

-6

нагнетание

-1

9

11

15

16

16

12

5

излучение

-5

8

10

19

21

20

17

8

ILB/6-355

воздухоприемник

-2

3

5

4

1

0

-2

-5

нагнетание

0

9

12

16

17

17

13

7

излучение

-2

10

13

21

23

22

19

11

ILT/4-200

воздухоприемник

-7

-3

-1

1

6

6

1

-9

нагнетание

-7

4

8

13

14

10

5

-3

излучение

-11

4

7

13

19

15

13

6

ILT/4-225

воздухоприемник

-5

0

1

3

6

6

1

-9

нагнетание

-5

7

10

15

16

13

8

-1

излучение

-9

6

9

15

20

17

15

8

ILT/4-250

воздухоприемник

-4

1

1

4

5

4

0

-9

нагнетание

-4

8

10

15

16

15

10

1

излучение

-8

7

9

17

20

19

16

9

ILT/4-285

воздухоприемник

-3

4

4

5

1

1

-1

-4

нагнетание

-3

9

11

15

16

16

12

7

излучение

-7

8

10

19

21

20

17

10

ILT/4-315

воздухоприемник

-3

4

4

5

1

1

-1

-4

нагнетание

-3

9

11

15

16

16

12

7

излучение

-7

8

10

19

21

20

17

10

ILT/6-225 воздухоприемник -2 -1 0 2 5 5 0 -13
нагнетание -2 6 9 14 15 12 7 -5
излучение -9 4 7 13 18 15 13 4
ILT/6-250 воздухоприемник 0 1 1 4 4 4 0 -12

нагнетание

0

8

10

15

16

15

10

-2

излучение

-7

6

8

16

19

18

15

6

ILT/6-285 воздухоприемник -1 3 4 5 1 1 -1 -6
нагнетание -1 9 11 15 16 16 12 5
излучение -5 8 10 19 21 20 17 8
ILT/6-315 воздухоприемник -1 3 4 5 1 1 -1 -6

нагнетание

-1

9

11

15

16

16

12

5

излучение

-5

8

10

19

21

20

17

8

LT/6-355 воздухоприемник -2 3 5 4 1 0 -2 -5
нагнетание 0 9 12 16 17 17 13 7
излучение -3 9 12 20 22 21 18 10
ILT/6-400 воздухоприемник 0 2 4 5 3 1 -2 -4
нагнетание 4 9 13 17 20 19 15 9
излучение 3 10 15 22 24 23 19 11
ILT/6-450 воздухоприемник 1 2 5 6 3 0 -2 -4
нагнетание 7 9 14 18 21 20 16 10
излучение 8 12 18 24 26 25 20 13
ILT/8-355 воздухоприемник 0 2 5 4 1 0 -2 -8

нагнетание

2

9

12

16

17

17

13

4

излучение

-2

9

12

20

22

21

18

8

LT/8-400 воздухоприемник 2 2 4 5 3 1 -2 -7
нагнетание 5 8 12 16 19 18 14 5
излучение 4 10 15 22 24 23 19 10
ILT/8-450 воздухоприемник 2 2 4 4 2 -1 -3 -8
нагнетание 8 9 13 17 20 19 15 6
излучение 7 10 16 22 24 23 18 10

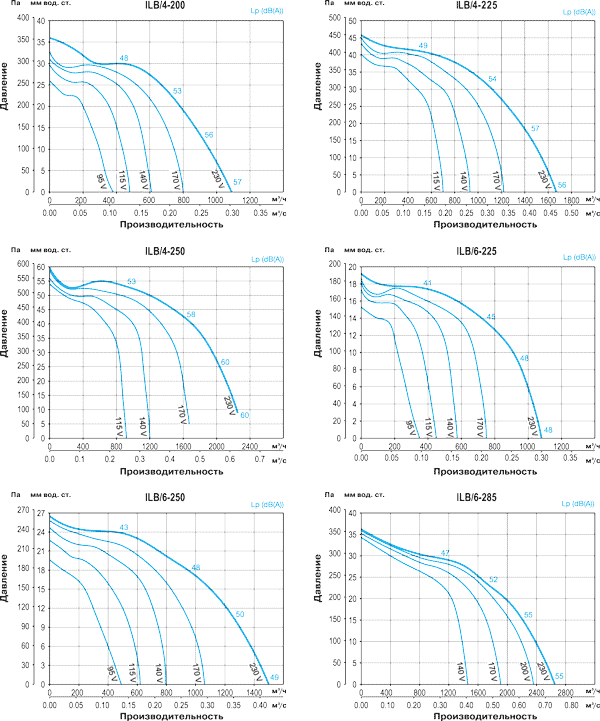

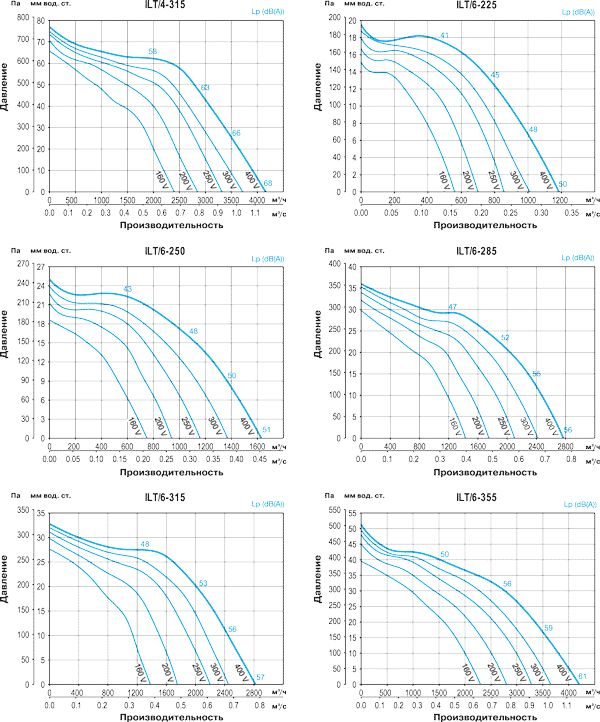

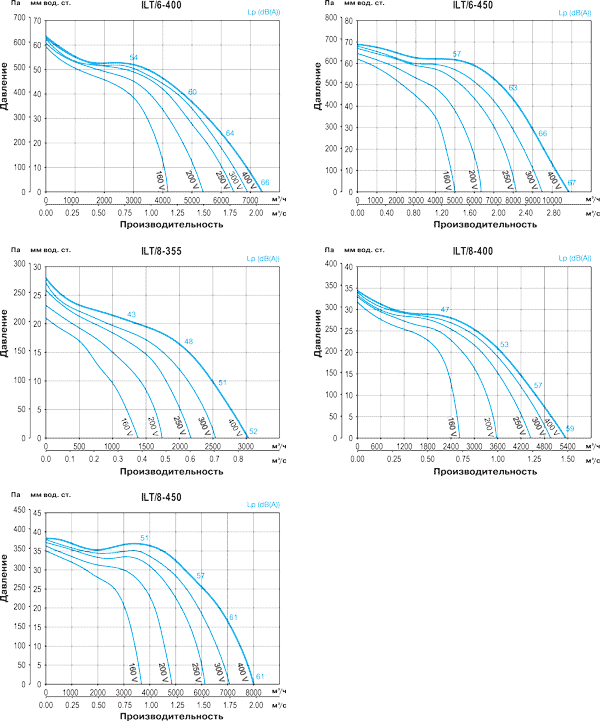

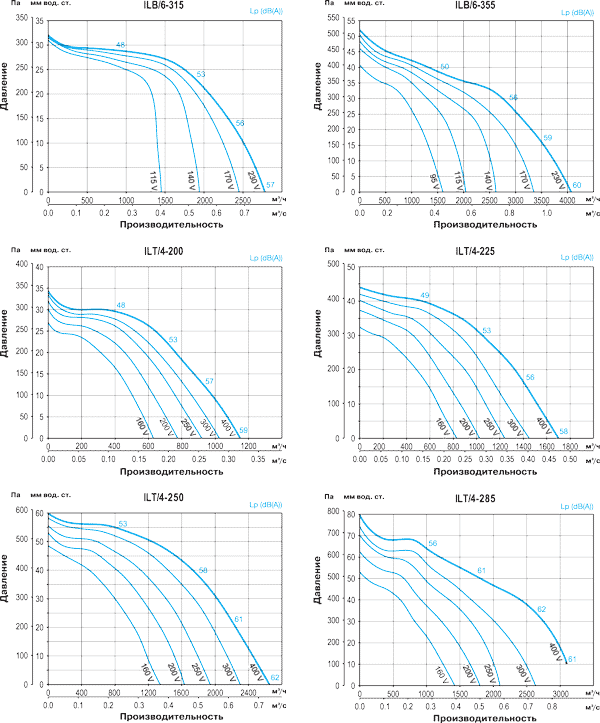

Графики рабочих характеристик вентиляторов:





-----------------------------------------------------------------------------------
