Вентиляторы CRT

Ряд центробежных прямоточных вентиляторов с одним входным отверстием, предназначены для перемещения воздуха с температурой не более +80 °С.

Корпус вентилятора в стандартном исполнении в виде «улитки», изготовлен из очень прочного стального листа. Центробежная крыльчатка с приваренными обратно изогнутыми лопатками. Они окрашены и позволяют достигать максимальной производительности при минимальном уровне шума.

Характеристики двигателя:

Применение:

трехфазный 230/400 В; 50 Гц (до 3 кВт)
или 400 В; 50 Гц
IP 55, класс защиты F

вентиляция цехов
локализованная вытяжка
на фабриках кухнях
охлаждение механизмов

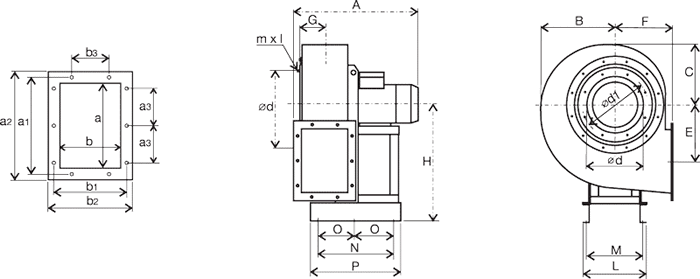

Габаритные размеры вентилятора (мм):

РАЗМЕРЫ	A*	B	C	E	F	G	H	L	M	N	O	P	a	a1	a2	a3	b	b1	b2	b3	d	d1	mxl
СRT/2-280	420	270	235	202	200	84	457	233	203	360	-	400	229	265	299	112	164	200	234	112	228	265	6 x 14
СRT/2-315	460	300	260	230	225	94	482	233	203	360	-	400	256	292	326	2 x 112	183	219	253	112	254	292	6 x 14
СRT/2-355	530	340	295	253	255	105	532	274	234	460	230	500	288	332	368	2 x125	205	249	285	125	285	332	8 x 17
СRT/2-400	630	375	330	286	285	130	582	329	289	460	230	500	322	366	402	2 x 125	229	273	309	125	320	366	8 x 17
СRT/2-450	670	425	370	321	320	143	642	377	337	650	325	700	361	405	441	2 x 125	256	300	336	125	360	405	8 x 17
СRT/2-500	830	470	410	354	360	159	682	435	395	650	325	700	404	448	484	3 x 125	288	332	368	2 x 125	405	448	8 x 17

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	CRT/2-280	CRT/2-315	CRT/2-35	CRT/2-400	CRT/2-450	CRT/2-500
Скорость , об / мин :	2830	2850	2880	2850	2860	2930
Потребляемая мощность , кВт :	0,55	1,1	2,2	4	7,5	11
Потребляемый ток , А :	1,40	2,50	4,40	7,40	13,90	20,00
Производительность , м 3/ час :	2250	3300	4430	7050	9900	13800
Уровень шума , dB (A)*:	66	70	74	78	82	86
Температура перемещаемого воздуха , °С :	80	80	80	80	80	80
Вес , кг :	30	40	67	105	150	230

* Среднее значение уровня шума, измеренное на расстоянии 1,5 м в dB (A) на открытом воздухе, со стороны входа вентилятора.

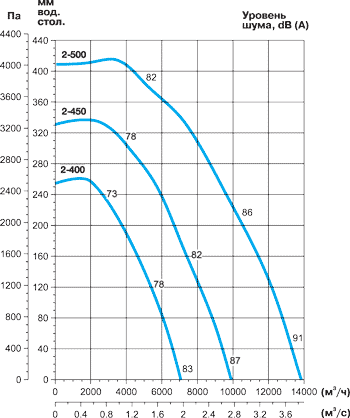

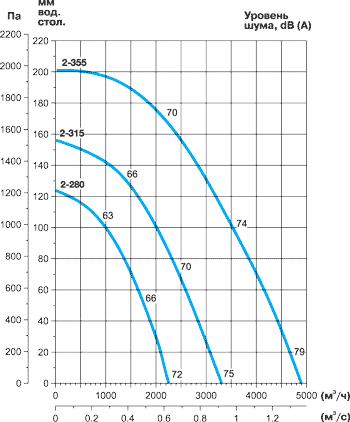

Графики рабочих
характеристик вентиляторов:

Акустические характеристики:

Спектр силы звука: уровни шума показанные в этой таблице, есть уровни силы звука на выходе и входе, в dB (А)*, для частотного ряда в трех точках измерения: А – свободный выход, В – принудительный вход, С – максимальная производительность.

CRT/2-280		63	125	250	500	1000	2000	4000	8000
Вход	А	55	64	73	81	81	79	75	88
	В	48	54	61	73	75	76	68	61
	С	48	54	59	69	72	73	64	55
Выход	А	57	66	70	80	82	83	74	65
	В	53	62	66	76	78	79	70	61
	С	50	59	63	73	75	76	67	58
CRT/2-315		63	125	250	500	1000	2000	4000	8000
Вход	А	59	68	74	85	83	82	78	73
	В	54	63	69	80	78	77	73	68
	С	50	59	65	76	74	73	69	64
Выход	А	58	70	74	83	86	85	78	71
	В	54	66	70	79	82	81	74	67
	С	51	63	67	76	79	78	71	64
CRT/2-355		63	125	250	500	1000	2000	4000	8000
Вход	А	63	72	78	89	87	86	82	77
	В	58	67	73	84	82	81	77	72
	С	54	63	69	80	78	77	73	68
Выход	А	63	75	79	88	91	90	83	76
	В	58	70	74	83	86	85	78	71
	С	55	67	71	80	83	82	75	68
CRT/2-400		63	125	250	500	1000	2000	4000	8000
Вход	А	76	75	82	90	91	91	90	82
	В	71	70	77	85	86	86	85	77
	С	66	65	72	80	81	81	80	72
Выход	А	66	77	87	89	95	93	89	81
	В	62	73	83	85	91	89	85	77
	С	59	70	80	82	88	86	82	74
CRT/2-450		63	125	250	500	1000	2000	4000	8000
Вход	А	72	78	87	93	96	94	93	88
	В	67	73	82	88	91	89	88	83
	С	63	69	78	84	87	85	84	79
Выход	А	71	81	87	94	100	97	92	86
	В	67	77	83	90	96	93	88	82
	С	63	73	79	86	92	89	84	78
CRT/2-500		63	125	250	500	1000	2000	4000	8000
Вход	А	79	81	92	98	101	98	97	94
	В	74	76	87	93	96	93	92	89
	С	70	72	83	89	92	89	88	85
Выход	А	74	82	91	97	104	100	96	91
	В	69	77	86	92	99	95	91	86
	С	66	74	83	89	96	92	88	83
