Вентиляторы промышленные (КАНАЛЬНЫЕ)

Вентиляторы серии TD



Вентилятор TD


TD

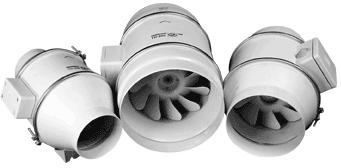

Вентиляторы серии TD разработаны специально для работы с каналами большой протяженности и в условиях повышенных требований к уровню шума в помещении, где они устанавливаются. Данный тип вентиляторов имеет достоинства центробежных вентиляторов (большое давление на выходе) и преимущества осевых вентиляторов (большой расход воздуха, малые уровень шума и габаритные размеры).
Вентиляторы серии TD предназначены для монтажа в вентиляционных каналах. Вместе с вентилятором поставляются крепежные элементы. Возможен как вертикальный, так и горизонтальный монтаж. Вентиляторы серии TD (с обозначением Т) имеют встроенный таймер задержки отключения от 1 до 30 минут. Имеют одну максимальную скорость.

Вентиляторы стандартной серии TD имеют две скорости и, при необходимости, могут подключаться через переключатель скоростей REGUL-2 (специально разработанный для вентиляторов серии TD). Совместно с вентилятором возможно использование внешнего датчика контроля влажности воздуха HIG-2 или датчика контроля качества воздуха SQA.

Корпуса вентиляторов:

  • изготовлены из высокопрочного пластика, за исключением моделей 800,1000,1300 и 2000 в которых имеется стальной корпус, покрытый эпоксидной эмалью.

Лопасти:

  • лопасти крыльчатки с переменным расходом воздуха отливают из прочного ABC пластика за исключением моделей 1000,1300 и 2000, которые выполнены из оцинкованной стали.

Электродвигатель:

  • модели 160, 250, 350 имеют:
    · однофазный асинхронный электродвигатель с накоротко замкнутым ротором из литого алюминия;
    · защита против перегрева (плавкий предохранитель);
    · самосмазывающиеся неразъемные подшипники;
    · класс защиты IP 44.
  • модели 500, 1000, 1300, 2000 имеют:
    · однофазный асинхронный электродвигатель с постоянным конденсатором и внешнем ротором из литого алюминия;
    · защита от перегрева (встроенный, самовозвратный термопредохранитель);
    · герметичную шарикоподшипниковую сборку;
    · класс защиты IP 44.
Модель/диаметр присоединяемого воздуховода Потребляемая мощность, Вт Максимальная нагрузка, А Производ-ть, м3 Макс. рабочая температура,oC Уровень шума, dB Макс. давление на выходе, Па Вес, кг
TD160/100 35/23 0,26/0,15 160/130 40/40 18/14 71/60 1,4
TD250/100 39/26 0,26/0,18 250/185 40/40 28/23 152/130 2
TD350/125 56/40 0,37/0,26 360/300 40/40 30/26 155/110 2
TD500/150, 160 68/50 0,3/0,22 535/400 60/60 41/33 295/220 2,7
TD800/200 128/96 0,55/0,41 880/665 60/60 45/37 430/345 4,9
TD1000/250 155/85 0,65/0,39 1010/850 60/60 49/43 550/410 9,4
TD1300/250 170/110 0,72/0,48 1300/950 60/60 49/44 530/330 9,4
TD2000/315 350/200 1,3/0,9 1990/1510 60/60 52/50 850/495 14

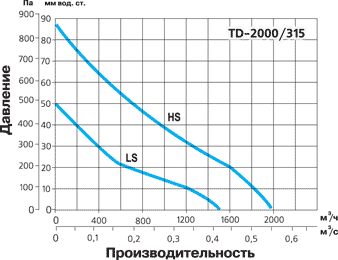

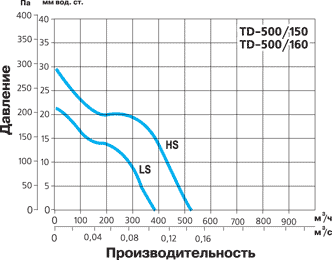

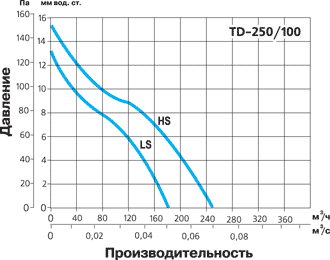

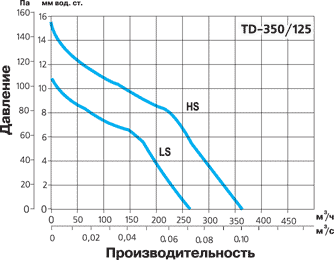

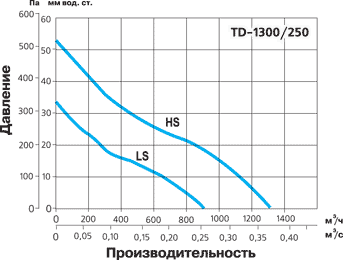

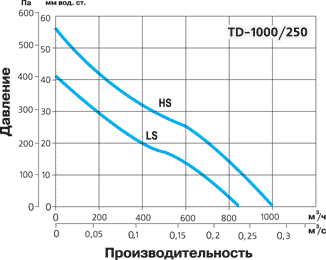

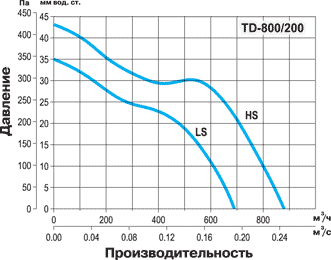

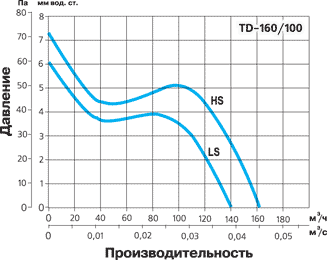

Графики рабочих характеристик вентиляторов

HS- высокая скорость; LS- низкая скорость




Габаритные размеры, mm

Габаритные размеры
Модель X A B C D E F G H
TD-160/100 151 232 137,5 96 98 82 95 47,5 131
TD-250/200 188 303 176 115 97 100 90 80 60
TD-350/125 188 258 176 115 123 100 90 80 60
TD-500/150 212 295 200 127 147 112 130 80 60
TD-500/160 212 275 200 127 157 112 130 80 60
TD-800/200 232 302 217 141 198 124 140 100 94
TD-1000/250 291 386 272 192 248 155 168 145 140
TD-1300/250 291 386 272 192 248 155 168 145 140
TD-2000/315 358 450 336 224 312 188 210 182 178
Акустические характеристики

Спектр уровня интенсивности звука (dB(A) на частотах (Гц) через октаву на выходе вентилятора.

Акустические характеристики

Спектр уровня интенсивности звука (dB(A) на частотах (Гц) через октаву вне корпуса вентилятора (излучаемый шум).

Модель 125 250 500 1000 2000 4000 8000
TD-160/100 37 41 55 57 49 41 32
TD-250/100 37 48 57 59 55 49 40
TD-350/125 37 49 58 60 56 50 41
TD-500/150,160 39 55 62 63 65 58 46
TD-800/200 44 55 70 66 68 63 54
TD-1000/250 43 57 67 73 73 67 55
TD-1300/250 43 57 67 73 73 67 55
TD-2000/315 46 60 70 75 75 69 58
Модель 125 250 500 1000 2000 4000 8000
TD-160/100 30 30 35 31 28 22 20
TD-250/100 30 40 46 45 35 28 21
TD-350/125 30 41 47 46 36 29 22
TD-500/150,160 33 50 51 59 54 42 36
TD-800/200 37 50 59 62 57 47 44
TD-1000/250 36 52 56 69 62 51 45
TD-1300/250 36 52 56 69 62 51 45
TD-2000/315 39 55 59 72 65 54 48
